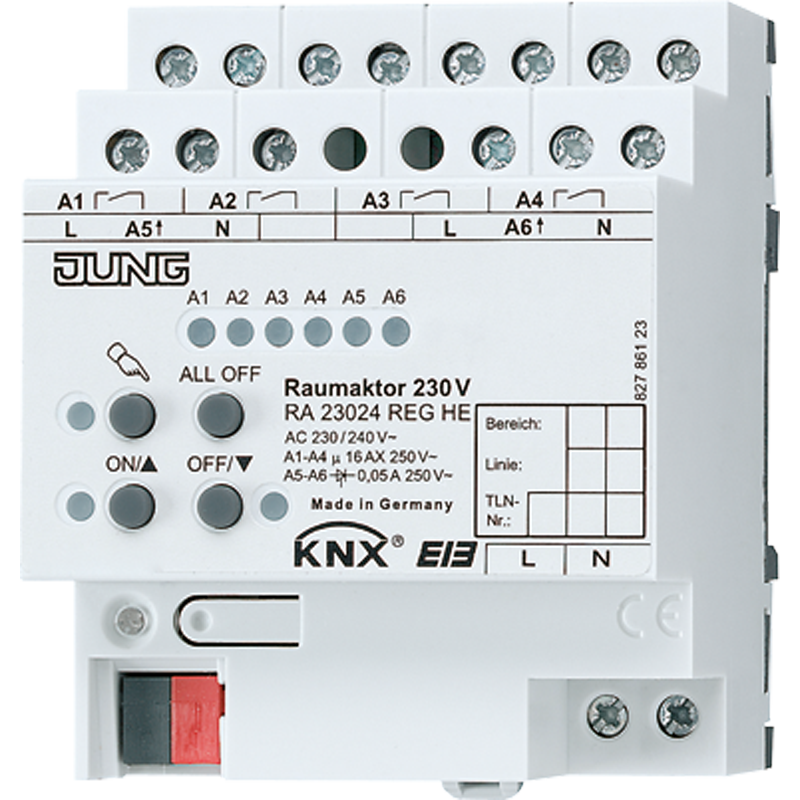

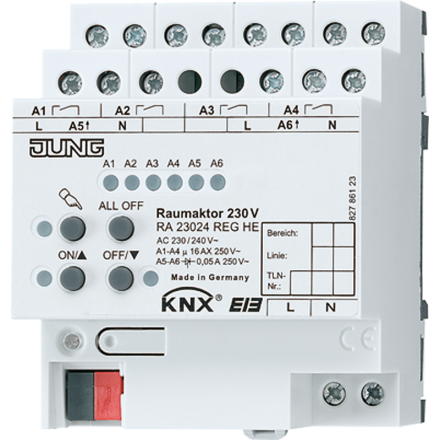

RA23024REGHE Комбинированный актуатор Raum для освещения-жалюзи-отопления

Описание:

REG-корпус 4 TE
электронное ручное управление и LED статус
Only with the ETS 3.0d version or later versions the full functionality will be available.
ETS product family: Output
Product type: Binary output

Intended use

• Switching of electrical consumers AC 230 V with floating contacts
• Switching of electrically operated blinds, shutters, awnings and similar curtains
• Heating outputs: electronic outputs for switching electro-thermal valve drives

Product characteristics

• Manual output control, provisional operation
• Feedback in manual control mode and in bus operation
• Scene function
• Disabling of individual outputs by hand or via the bus

Switching function

• Make-contact and break-contact operation
• Logic operation and forcing function
• Feedback function
• Central switching function with group feedback
• Time functions: ON-delay, OFF-delay, staircase lighting timer with early-warning function

Blind/shutter function

• Suitable for AC motors 230 V
• Direct control of blind/shutter position
• Direct control of slat position
• Checkback of running state, blind/shutter position and slat position
• Forced-control position from primary control
• Safety function: 3 independent wind alarms, rain alarm, frost alarm
• Sun protection function

Control of valve drives 230 V

• Switching or PWM operation
• Control of valve drives with working characteristics "normally open" or "normally closed“
• Overload and short-circuit protection
• Emergency operation in the event of bus failure for summer and winter
• Protection against jamming valves
• Forced-control position

Питание KNX: DC 21 ... 32 В SELV Потребляемая мощность KNX: макс. 150 мВт Power supply mains: AC 110 ... 230 В ~, 50/60 Гц Потери мощности: макс. 6 Вт Диапазон рабочих температур: 5 ... +45 °C Температура хранения: 25 ... +70 °C Ширина: 72 мм (4 TE) Подключение KNX: шинный разъем Connection, mains and outputs: винтовые зажимы     одножильный провод: 0,5 ... 4 мм2     многожильный без клеммника: 0,5 ... 4 мм2     многожильный с клеммником: 0,5 ... 2,5 мм2 Heating outputs Количество: 2 Тип контактов: semiconductor, Switching voltage: AC 230/240 В ~ Ток переключения: 5 ... 50 mA Начальный ток: max. 1.5 A (2 s) Number of drives per output: макс. 4 Relay outputs Количество: 4 (2 channels for operating blinds) Тип контактов: сухие контакты НО (µ-контакт) Switching voltage: AC 230/240 В ~ Breaking capacity AC1: 16 A Breaking capacity AC3: 6 A Breaking capacity fluorescent lamps: 16 A Switching capacities per output ohmic load: 3000 Вт capacitive load: 16 A / макс. 140 мкФ Двигатели: 1380 ВA Нагрузка - лампы:     лампы накаливания: 3000 Вт     ВВ галогенные лампы: 2500 Вт     НВ галогенные лампы с:     – TRONIC трансформаторы: 1500 Вт      обычные трансформаторы: 1200 ВA     люминесцентные лампы:     – не компенсированные: 1000 Вт     – параллельно компенсированные: 1160 Вт / макс. 140 мкФ     – двойное включение: 2300 Вт / макс. 140 мкФ Тестовый знак: VDE
