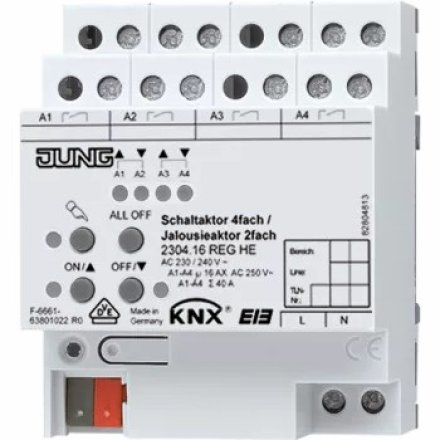

2304.16REGHE

Описание:

REG-корпус 4 TE
Switch actuator: max. 4-gang
Blind actuator: max. 2-gang
Max. 2-gang switch actuator/1-gang blind actuator in combination
электронное ручное управление и LED статус
Only with the ETS 3.0d version or later versions the full functionality will be available.
ETS product family: Output
Product type: Binary output

Intended use

• Switching of AC 230 V electrical loads with floating contacts

• Switching of electrically-driven Venetian blinds, shutters, awnings and similar hangings

• Mounting on DIN rail in small distributors

Product characteristics

• Outputs can be operated manually, construction site mode

• Feedback in manual mode and in bus mode

• Light scene function

• Disabling of individual outputs manually or via bus

Characteristics switch operation

• Operation as NO or NC contacts

• Logic and restraint function

• Feedback function

• Central switching function with centralized feedback

• Time functions: switch-on delay, switch-off delay, staircase lighting timer with pre-warning function

Characteristics blinds operation

• Suitable for 230 V AC motors

• Hanging position directly controllable

• Slat position directly controllable

• Feedback of movement status, blind/shutter position and slat position

• Forced position through higher-level controller

• Safety function: 3 independent wind alarms, rain alarm, frost alarm

• Sun protection function

The total current of two adjacent outputs must not exceed 20 A.

Питание   Номинальное напряжение: AC 230 /240 В ~, 50/60 Гц Потери мощности: макс. 2 Вт Диапазон рабочих температур: 15 ... +45 °C Температура хранения/транспортировки: 25 ... +70 °C Outputs   Тип контактов: floating relay contacts ( contact) Switch type: make contact Switching voltage: AC 250 В ~ Коммутируемый ток AC1 (cos > 0.8): 16 A Fluorescent lamps: 16 A Current carrying capacity       Neighbouring outputs: 20 A     Device: 40 A Нагрузки на выход       резистивная нагрузка: 3000 Вт     емкостная нагрузка: 16 A / 140 мкФ     двигатели: 1380 ВA     Switch-on current 200 µs: макс. 800 A     Switch-on current 20 ms: макс. 165 A Нагрузка - лампы   Лампы накаливания: 3000 Вт ВВ галогенные лампы: 2500 Вт ВВ галогенные лампы с:        Tronic-трансформатор: 1500 Вт     индукт. трансформатор: 1200 ВA Fluorescent lamps T5/T8       не компенсированные: 1000 Вт     параллельно компенсированные: 1160 Вт / 140 мкФ     двойное включение: 2300 Вт / 140 мкФ Компактные люминесцентные лампы       не компенсированные: 1000 Вт     параллельно компенсированные: 1160 Вт / 140 мкФ Mercury vapour lamps       не компенсированные: 1000 Вт     параллельно компенсированные: 1160 Вт / 140 мкФ Connection, power supply and load   Connection mode: винтовые зажимы     одножильный провод: 0,5 ... 4 мм2     многожильный без клеммника: 0,5 ... 4 мм2     многожильный с клеммником: 0,5 ... 2,5 мм2 KNX   Напряжение питания KNX: DC 21 ... 32 В SELV Потребляемая мощность KNX: typical 150 mW Подключение KNX: клеммы Тестовый знак: VDE
