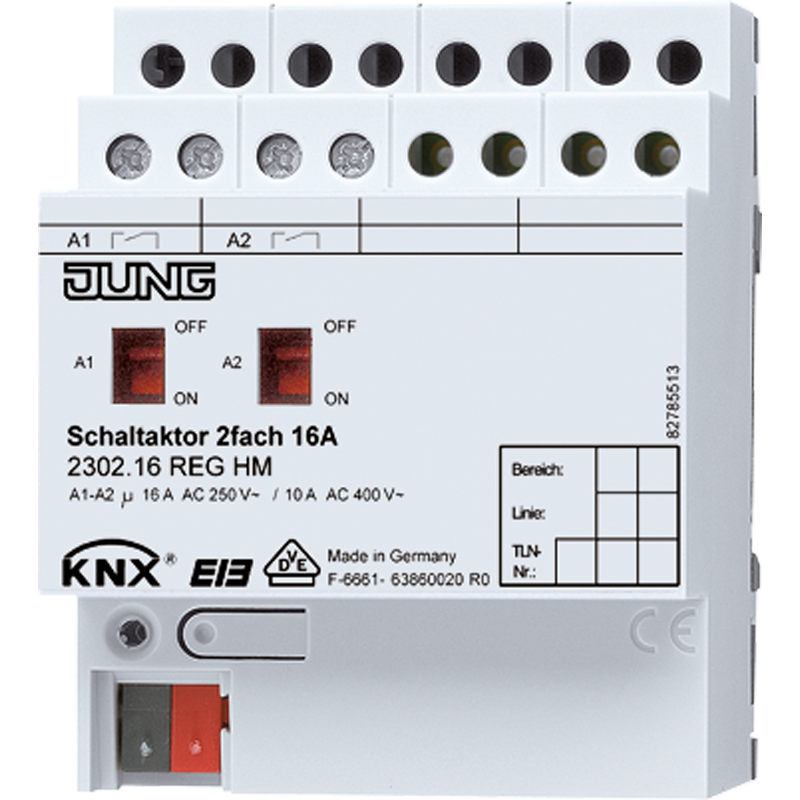

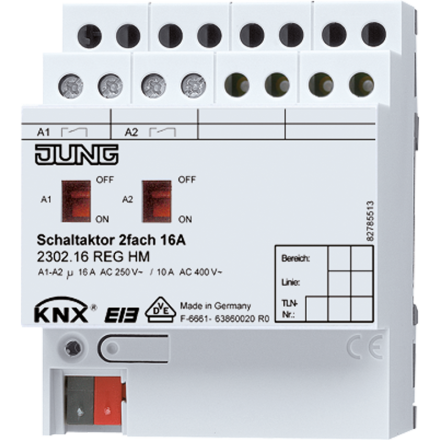

2302.16REGHM KNX/EIB-актуатор

Описание:

REG-корпус 4 TE
2 make contacts with manual mechanical operation and status indicator
ETS product family: Output
Product type: Binary output

Intended use

• Switching of 230 V AC or 24 V AC/DC electrical loads with floating contacts
• Mounting on DIN rail according to EN 60715 in distribution boxes

Product characteristics

• Manual operation of the relay independently of the bus

• Operation as NO or NC contacts

• Logic and restraint function

• Switching feedback (bus operation only)

• Switch position display

• Central switching function with centralized feedback

• Disabling function for each channel

• Timing functions: switch-on delay, switch-off delay, staircase lighting timer with pre-warning function

• Integration into light scenes

• Operating hours meter, configurable via bus

• Input monitoring for cyclical updating with safety circuit

• No additional power supply necessary

Напряжение питания KNX: DC 21 ... 32 В SELV Подключение KNX: KNX bus connection block Потребляемая мощность KNX: typical 150 mW Потери мощности: макс. 2 Вт Диапазон рабочих температур: 5 ... +45 °C Температура хранения/транспортировки: 25 ... +70 °C Ширина: 72 мм (4 TE) Connection, outputs: винтовые зажимы     одножильный провод: 0,5 ... 4 мм2     многожильный без клеммника: 0,5 ... 4 мм2     многожильный с клеммником: 0,5 ... 2,5 мм2 Switching outputs Тип контактов: floating relay contacts ( contact) Коммутируемое переменное напряжение: AC 250 / 400 В Switching current 230 V AC1: 16 A Switching current 230 V AC3: 10 A Switching current 400 V AC1: 10 A Switching current 400 V AC3: 6 A Fluorescent lamps: 10 A ohmic load: 3680 W capacitive load: 10 A / 140 мкФ Коммутируемое постоянное напряжение: DC 12 ... 24 В Коммутируемый ток DC: 16 A Мин. коммутируемый ток: 100 мA Switch-on current 150 µs: 400 A Switch-on current 600 µs: 200 A Нагрузка - лампы Лампы накаливания: 2500 Вт ВВ галогенные лампы: 2500 Вт ВВ галогенные лампы с:     индукт. трансформатор: 1200 ВA      Tronic-трансформатор: 1500 Вт Fluorescent lamps T5/T8     не компенсированные: 2500 Вт     параллельно компенсированные: 1300 Вт / 140 F     двойное включение: 2300 Вт / 140 мкФ Компактные люминесцентные лампы     не компенсированные: 2500 Вт     параллельно компенсированные: 1300 Вт / 140 F Mercury vapour lamps     не компенсированные: 2000 Вт     параллельно компенсированные: 2000 Вт / 140 мкФ Тестовый знак: VDE
