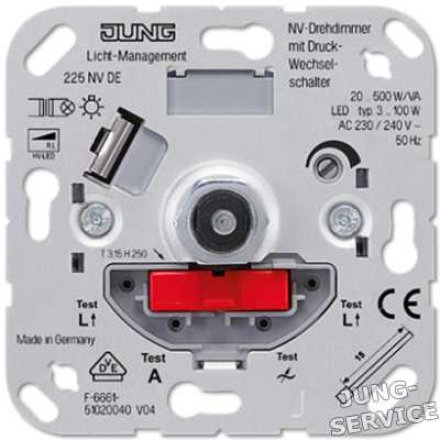

225NVDE Диммер роторный; для низковольтных ламп с индуктивными трансформаторами; 20-500W/VA

Описание:

с нажимным включением

с потенциометром для установки минимальной яркости

Назначение

• Включение и диммирование ламп накаливания, высоковольтных галогенных ламп и TRONIC трансформаторов с галогенным лампами. Возможна смешанная нагрузка.
• Включение и диммирование высоковольтных LED и компактных люминесцентных ламп. Смешанная нагрузка не возможна.

• Монтаж в коробку согл. DIN 49073.

Характеристики

• Принцип диммирования: задержка фазы
• Защита от КЗ микропредохранителем
• Электронная защита от перегрева
• Включение с дополнительного места в комбинации с проходным выключателем
• Управляющий выход A выдачи состояния устройства для управления автоматическим выключением напряжения питания или реле
• Усилители: арт.: : макс. 10; При использовании обеспечьте наличие нагрузки на диммере!
• В комбинации с усилителями не могут использоваться высоковольтные LED и компактные люминесцентные лампы.

Трансформаторы должны быть нагружены лампами не менее 85 % от номинальной мощности.
Суммарная нагрузка, включая и мощность потерь трансформатора, не должна превышать максимальную.

Крышки:
Серии AS / A: Art.-Nrn.: ..
Серия CD: Art.-Nrn.: ..
Серия SL: Art.-Nrn.: SL 1540 ..
Серия LS : Art.-Nrn.: .., .. 1940 ..

В зависимости от условий установки максимальная подсоединяемая нагрузка должна уменьшаться на:
– 10 % на каждые 5 °C превышения рабочей температуры 25 °C
– 15 % при установке в деревянных, гипсокартонных, пластиковых или пустотных стенах
– 20 % при установке в комбинациях с другими изделиями

Номинальное напряжение: AC 230 В ~, 50 Гц Тип нагрузки: скрытый монтаж макс. 500 Вт/ВA накладной монтаж макс. 450 Вт/ВA Принцип диммирования: задержка фазы Нагрузка - лампы     лампы накаливания: 20 ... 500 Вт     ВВ галогенные лампы: 20 ... 500 Вт     индуктивные трансформаторы: 20 ... 500 ВA     диммируемые ВВ LED-лампы: тип. 3 ... 100 Вт     диммируемые компактные люминесцентные лампы: тип. 3 ... 100 Вт Тип предохранителя: T 3,15 A H 250 В Подключение: винтовые зажимы Винтовые зажимы для: 2,5 мм2 Тестовый знак: VDE
